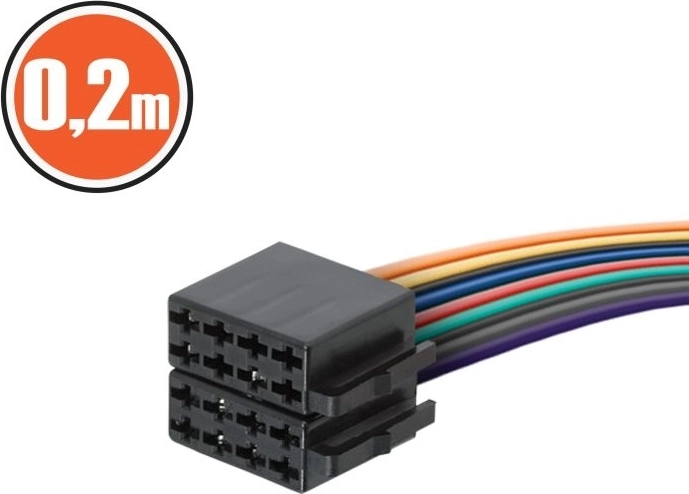

ISO pripojovacia zásuvka s káblom s dĺžkou 0,2 m na prehľadné zapojenie autorádia, napájania a reproduktorov. Ponúka štandardizované označenie pinov na jednoduchú inštaláciu.
ISO pripojovacia zásuvka je vhodná na inštaláciu a pripojenie kompatibilného autorádia k elektroinštalácii vozidla. Krátky kábel s dĺžkou 0,2 m umožňuje praktické a prehľadné vedenie zapojenia.

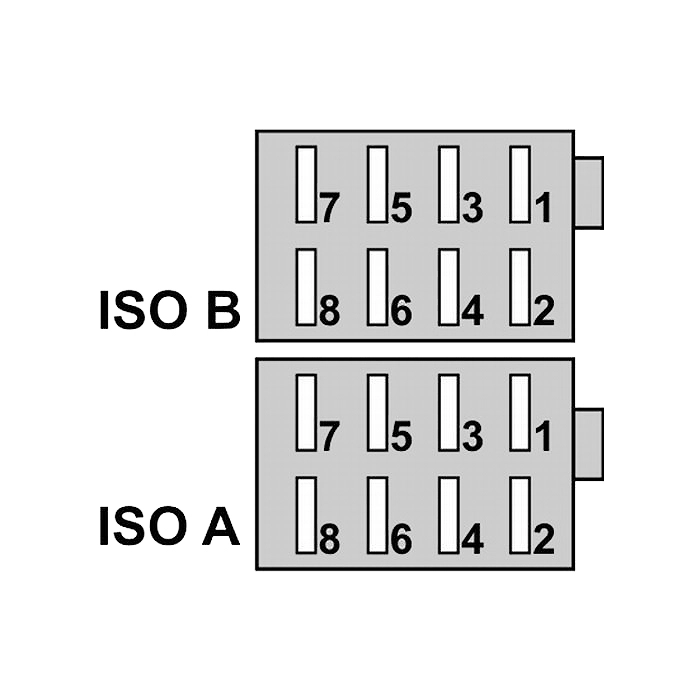

Zapojenie reproduktorov:
- B1 – pravý zadný reproduktor (+)
- B2 – pravý zadný reproduktor (-)
- B3 – pravý predný reproduktor (+)
- B4 – pravý predný reproduktor (-)
- B1 – ľavý zadný reproduktor (+)
- B2 – ľavý predný reproduktor (-)
- B3 – ľavý predný reproduktor (+)
- B4 – ľavý predný reproduktor (-)
Upozornenie: Uvedené označenie pinov reproduktorov je prevzaté z dodaných podkladov. Pred inštaláciou odporúčame overiť zapojenie podľa elektroinštalácie konkrétneho vozidla a autorádia.
Špecifikácia
- Typ produktu
- ISO pripojovacia zásuvka
- Dĺžka kábla
- 0,2 m
- A1, A3
- nepripojené
- A2
- stlmenie telefónu
- B4
- konštantných 12 V (pamäť)
- A5
- elektrická anténa
- A6
- spínané osvetlenie displeja
- A7
- spínané +12 V
- A8
- uzemnenie (-)
